HJX-ADRV9009-X2
ADRV9009是一款高集成度射頻(RF)捷變收發器，也是業界首款支持現有全部蜂窩標準的RF收發器，提供雙通道發射器和接收器、集成式頻率合成器以及數字信號處理功能。
該款收發器提供兩倍于前代器件的帶寬(200 MHz)，可取代多達20個器件，功耗降低一半，封裝尺寸減小60%。憑借行業領先的性能以及更小的尺寸、重量與功耗，ADRV9009收發器能夠滿足新興5G無線基礎設施設備以及航空航天系統嚴苛的天線密度和擴展網絡容量要求。
廈門市合佳興( HJX )作為ADI的合作伙伴，結合RadioVerseTM技術推出 HJX-ADRV9009-X2，將協助客戶更快速、更輕松、低風險地開發出特性和功能比以前更強大的系統。
產品詳情

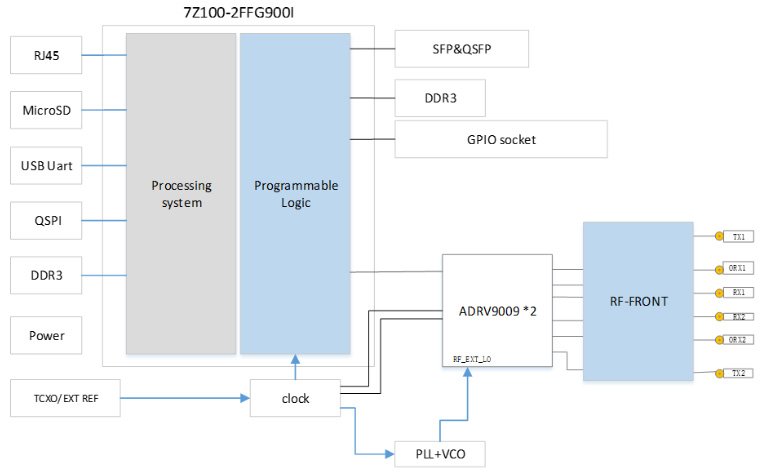

一 . HJX-ADRV9009-X2系統框圖說明
HJX-ADRV9009-X2具有高度可定制性，可為各種應用提供寬帶寬和調諧范圍。 它包含2顆寬帶ADRV9009雙收發器，配合一顆Xilinx Zynq7000可編程SOC XC7Z100FFG900，使得整個平臺獲得了強大的數據處理能力。同時， 配備 1GB DDR3專用于SOC編程系統部分，配置1GB DDR3專用于SOC可編程邏輯部分，為開發定制應用提供了很大的靈活性。 另外，提供了256Mb閃存用于數據存儲，預留可通過SD卡啟動系統的附加選項。
HJX-ADRV9009-X2支持板級及板間相位同步功能，通過40G QSFP或10G SFP傳輸高速數據，多塊板卡可以快速搭建5G大規模MIMO或者相控陣系統，極大方便客戶評估。 ADRV9009收發器包括集成的LO和相位同步，使用ADI高性能低抖動AD9528器件，通過時鐘樹結構保持整體系統頻率和相位同步，使其成為需要與大量通道進行RF相位對齊的應用的理想選擇。
HJX-ADRV9009-X2的射頻前端部分，為ADRV9009 RX QEC、TX QEC及LO Leakage calibration提供硬件支持。同時，板卡射頻路徑串接MM8430-2610射頻接頭，在不改變電路結構的前提下，就可直接對ADRV9009芯片的輸入輸出射頻性能進行評估。
HJX-ADRV9009-X2具有廣泛的I / O功能,可以使用各種高速I / O，包括40G QSFP +，10G SFP +，千兆以太網功能。 另外，從FPGA的不同BANK額外引出80 pin GPIO管腳，用于與外界模塊的通信。
HJX-ADRV9009-X2準產品化的電路設計思想及編程邏輯，可以使客戶輕松評估設計，然后將其無縫集成到定制載體中以進行進一步的原型設計，縮短最終產品上市時間。
二 . HJX-ADRV9009-X2系統技術規格
| 技術規格 | 典型值 |
頻率調諧范圍 | 75MHz-6000MHz |
| 最大RX帶寬 | 200MHz |
| 最大TX帶寬 | 450MHz |
| 最大ORX帶寬 | 450MHz |
| ADC/DAC精度 | 16bit/14bit |
| 尺寸 | 150mm*190mm |
| 工作電壓 | 12V |
| RF接口類型(MCX) | 4xTX ports 4xRX ports 4xORX ports External LO input External REF clock input SYSREF input |
三、HJX-ADRV9009-X2接口規格
1. 輸入（接收）：MCX-KE(4個)；
2. 輸出（發射）：MCX-KE(4個)；
3. 反饋通道（接收）：MCX-KE(4個)；
4. 外部時鐘輸入接口：MCX（1個）；
5. 外部本振輸入接口：MCX（1個）；
6. 時鐘芯片輸出接口：MMCX-KE（1個）；
7. 千兆網口：RJ45（1個）；
8. SD卡座：Micro SD（1個）；
9. 10G光模塊接口：SFP（2個）；
10. 40G 光模塊接口：QSFP(1個）；
11. JTAG接口：2X7_2.00mm(1個）；
12. USB-UART接口：Mini-USB（1個）；
13. 電源接口：VH3.96mm 2pin（1個）、DC-005（1個）；
14. 矩陣連接器40Pin：61082-04（2個）
四、RF-TX鏈路的RF性能

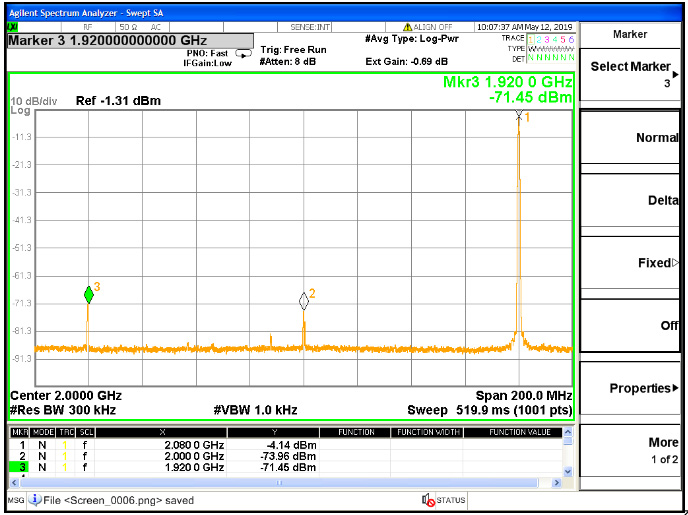

1. LO 及鏡像抑制指標
測試條件：單音信號模式，輸入頻率設置2080MHZ，信號源輸入功率為-12dBm，經過HJX-ADRV9009-X2開發板后，輸出至頻譜儀的功率為-4.13dBm。

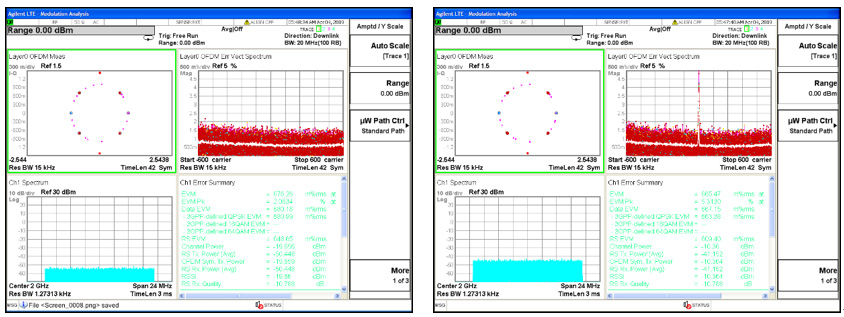

2.EVM
測試條件：FDD-LTE信號模式，20MHZ帶寬，信號源輸入功率為-19dBm，經過HJX-ADRV9009-X2開發板后，輸出至頻譜儀的功率為-10.3dBm，EVM指標基本沒有劣化。
五、HJX-ADRV9009-X2應用場景
? 3G/4G/5G TDD macro cell base stations
? TDD active antenna systems
? Massive MIMO
? Phased Array Radar
? Electronic Warfare
? Military Communications
? Portable test equipment
六、購買開發板
所示報價為單片價格
| 產品型號 | 描述 | 報價 | RoHS |
| HJX-ADRV9009-X2 | ADRV9009 4T4R Evaluation Board | ￥75000.00 | 是 |
七、聯系方式
想了解更多信息或者訂購產品，請您與廈門市合佳興銷售處聯系。
手機：13600975566(微信同號）
QQ: 2355620732
